一.概述

　　管狀帶式輸送機是我公司吸收國外先進技術研發的新型散裝物料輸送設備。該系列產品適用于各種復雜地形條件下輸送密度0-2.5t/m3的各種散物料，采用普通管狀膠帶工作環境溫度使用范圍-25℃~+40℃;如用特殊要求，采用特殊規格輸送帶允許工作環境溫度可達+160℃。管狀帶式送機的大物料輸送粒度為400mm，輸送的典型物料有：礦石、煤焦炭、石灰石、碎石、油母頁巖和燒結混合料。一些非常難處理的物料，如：粘土、廢渣、混凝土、金屬?gòu)U渣、粉煤灰、尾渣、陸、鋁土和濾塵等，也可以用管狀帶式輸送機輸送。該產品可廣泛應用于電力、建材、化工、礦山、冶金、碼頭、港口、煤炭、糧食等行業物料輸送系統。

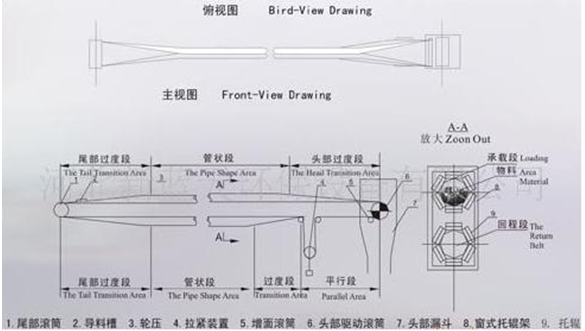

　　二、基本結構

　　該機常用呈六邊形布置的輥?zhàn)訌?qiáng)制膠帶裹成邊緣相互搭接成圓管狀來輸送物料。管帶機的頭部、尾部、受料點、卸料點、拉緊裝置等在結構上與普通帶式輸送機基本相同。輸送帶在尾部過渡段受料后，逐漸將其卷成圓管狀進行物料密閉輸送，到頭部過渡段再逐漸展開至卸料。

　　三、 性能特點

　　1.輸送物料被包圍在管狀膠帶內輸送，因此，物料不會散落及飛揚;反之，物料不會因刮風、下雨而受外部環境的影響。這樣即避免了因物料的撒落而污染環境，也避免外部環境對物料的污染。

　　2.膠帶只被六只托輥強制卷成圓管狀，可減少帶跑偏的情況發生，一條管狀帶式送機可取代一個由多條普通膠帶機組成輸送系統?？晒?jié)省土建(轉運站).設備投資，并減少了故障點及設備維護和運行費用。

　　3.管狀帶式輸送機自帶檢修通道，能以較小的彎曲半徑實現空間運行。

　　4.輸送帶成圓管狀而增加了物料與膠帶間的摩擦力，故管狀帶式輸送機的輸送傾角可達到27°~47 °度，可減少了膠帶機的輸送長度，節省了空間位置和降低了設備成本，可實現大傾角輸送。

　　5、管帶機的上、下分支包裹形成圓管形，故可用下分支反向輸送物料。此時，上、下分支均為承載段。

　　6、由于輸送帶形成管狀，其直徑僅為相同普通帶式輸送機帶寬的1/3，減少占地和費用。

　　四、產品規格及參數選擇

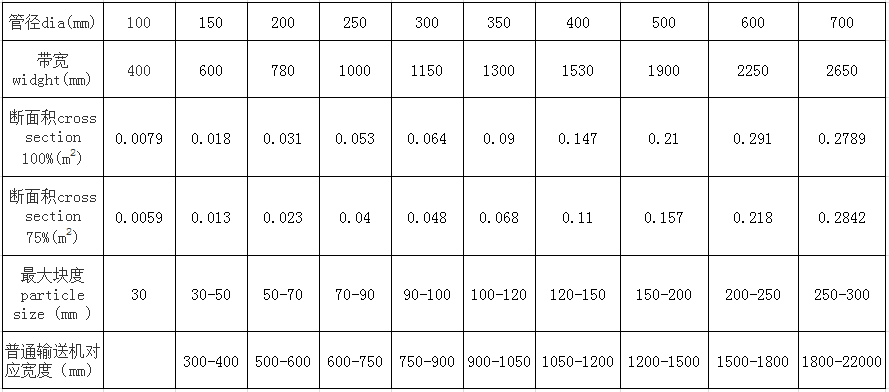

　　表1、管徑pipe dia(不同管徑對應的帶寬、斷面積和許用塊度)

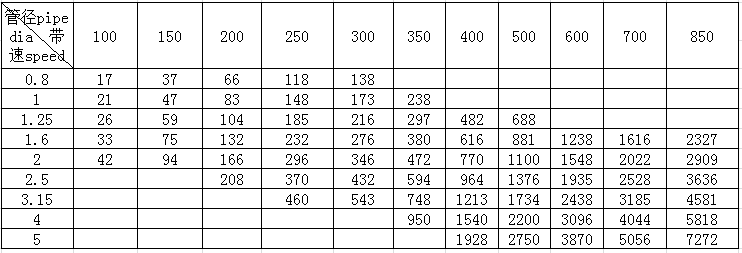

表２、輸送能力capacity   m³/h
