瓦楞紙箱行業整廠廢紙輸送處理系統
Waste paper handling system
隨著社會的不斷進步，工業現代化的要求越來越高。經濟的高速發展，使得各行各業用工成本、儲運成本不斷增加，因此，使用機械化、自動化生產線代替人工，增加生產效率已成為工業新時代的選擇。

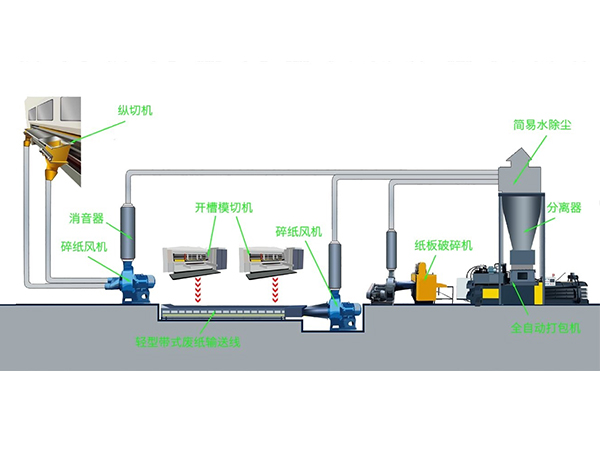

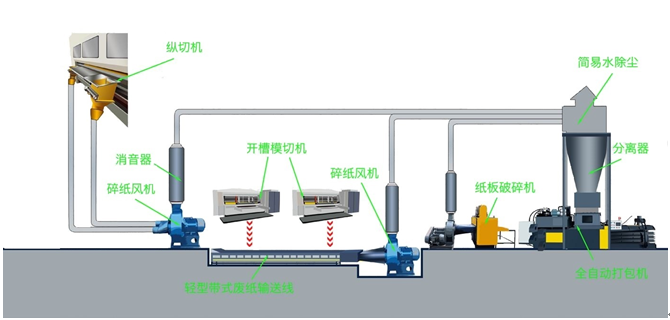

瓦楞包裝行業整廠排廢設計方案，針對此行業的環境臟亂差的現狀，通過與用戶的深入溝通和公司研發部門的努力，成功解決了瓦楞包裝行業的廢紙收集、運輸、包裝問題。方案通過多種設備的合理組合以及準確的數據計算，終實現客戶整廠縱切機、印刷機、模切機產生廢料的收集、輸送、壓縮、打包、除塵于一體的無人化、自動化的運行方式。從根本上提高了企業的排廢工作效率，節省了企業的人工、倉儲及運輸成本，并使整廠衛生環境得到提高。通過多年的應用，獲得國內外客戶的一致認可。
臻工機械科技始終致力于為企業提供適用合理的排廢解決方案。
It is suitable for waste paper handling in corrugated paper factroies. Through the reasonable combination of various equipment, ultimately realize the automated operation mode of collecting, conveying, compressing, packaging and dust removal of waste paper by the Slitting machine, printing machine and die cutting machine. It fundamentally improves the efficiency of waste disposal. Fundamentally improve the efficiency of waste discharge, and improves the sanitary environment of the whole plant. Through many years of application, it has been unanimously recognized by customers.
主要產品：
QFD系列排費帶式輸送機
Waste paper belt conveyor

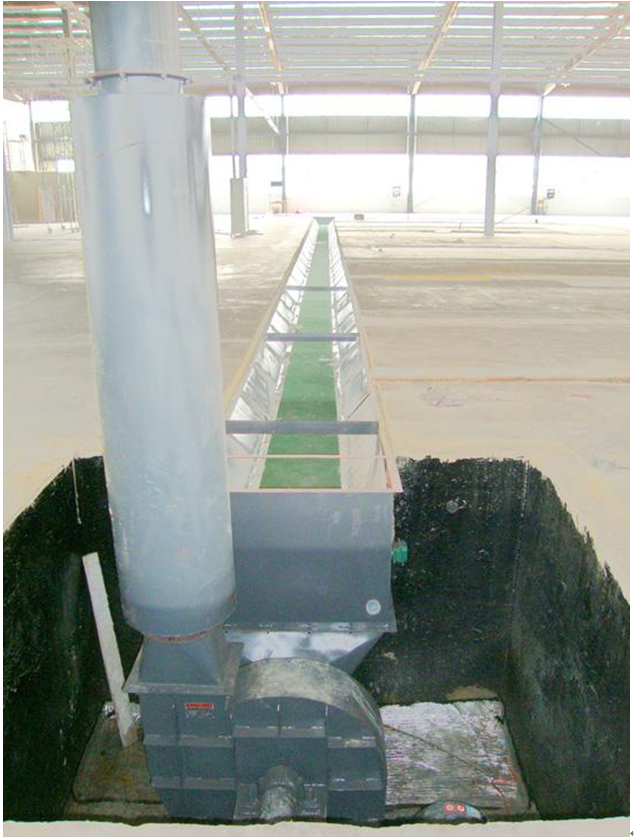

適用于紙箱生產企業的印刷開槽機、模切機等設備的廢紙?zhí)幚?，參照?guó)際先進技術研制開發了QFD帶式輸送機系列，其結構為頭部驅動部、中間支承部、尾部改向部及輸送帶，并配置拉緊裝置和防跑偏裝置。輸送機安裝在紙箱車間地溝內，可將三、五臺印刷開槽機或模切機在生產過程中產生的廢紙輸送至碎紙風機吸口。由碎紙風機吸進風機切斷，并通過管道氣力輸送至旋風紙氣分離器。紙、氣分離后的廢紙進入打包機或廢紙房。
輕型帶式輸送機整套系統，運行穩定可靠，結構緊湊巧妙，不占地面空間，節能，運行簡易噪聲低，可并入自動化運行系統。
帶式輸送機特征表
印刷機/模切機臺數 | 帶寬 | 帶速（m/s） | 機長（m） | 裝機功率（KW） |
1 | 500 | 0.3 | 5-40 | 1.5-3 |
2-4 | 650 | 0.3 | 5-40 | 3-5.5 |
2-6 | 800 | 0.3 | 40-60 | 3-5.5 |
碎紙管道排廢系統
Draught fan and Pipeline system
由集料器、碎紙風機、輸送管路等組成。每套系統均經過準確的理論計算，合理選型，確保適用性和經濟性。
It is composed of aggregator, Draught fan, conveying pipeline, and Vortex-Type Paper Air Separator etc. Each system has been accurately calculated and reasonably selected to ensure its applicability and economy.
產品性能表
Main technical parameters
紙張定量（g/m2） | 輸送距離 | 風機功率（KW） |
≤200 | 20 | 11-15 |
≤300 | 50 | 18.5-30 |
≤300 | 50-120 | 22-37 |
旋風式紙氣分離器
Cyclone Paper Air Separator
可有效分離廢紙與氣體，并有降塵功能。分離后的廢紙從底部落入打包機入料口內。
液壓打包機
Baler
廢紙?zhí)嵘龣C(jī)
Waste Paper Elevator
